Pendulum

1 collaborator

Hvad laver simuleringen?

Løser numeriske bevægelsesligningerne for et pendul vha. Newtons love

Mulige forbedringer

Der er mulighed for at medtage et modstandsled i bevægelsesligningen, således at man får en dæmpet svingning

Der er mulighed for at tilføje tegnet grafer over kinetisk, potentiel og mekanisk energi, og derved studere energiforhold for pendulet.

Credits, copyrights and references

Dette program er lavet af Solveig Skadhauge, 2021.

Dette værk er licenseret under en Creative Commons Kreditering-IkkeKommerciel–DelPåSammeVilkår 4.0 International Licens. For en kopi af licensen, besøg https://creativecommons.org/licenses/by-nc-sa/4.0/deed.da

Comments and Questions

Please start the discussion about this model! (You'll first need to log in.)

Click to Run Model

breed [kroge krog]
breed [lodder lod]

lodder-own
[ vinkel     ; vinkel på udsvinget i forhold til lodret (positive vinkler venstre for lodret og negative højre for lodret)
  vinkelv    ; vinkelhastigheden
  vinkela    ; vinkelacceleration
  hastighed  ; tangentiel hastighed
  E_pot      ; potentiel energi
  E_kin      ; kinetisk energi
  E_mek      ; mekanisk energi
  delta_t    ; tidsskridt
]

to setup
  clear-all
  create-kroge 1 [
    setxy 0 200
    set size 2
    set color grey
    set shape "square"
  ]
  create-lodder 1
  [
    setxy -80 (200 - sqrt( ( snorlængde ^ 2) - (80 ^ 2) ))
    set size 8
    set shape "circle"
    set vinkel  (atan (xcor) (-200 + ycor)) - 180
    set vinkelv 0
    set vinkela ( - 9.82 / snorlængde ) * sin ( vinkel )
    set hastighed (snorlængde * vinkelv *  sqrt( pi / 180 ))
    set E_kin 0.5 * masse * (hastighed ^ 2)
    set delta_t 0.05                                   ; denne kan evt. være en af parametrene som der kan ændres på vha. skyder
    create-link-with one-of kroge
  ]
  reset-ticks
end

to go
  move-lodder
   wait 0.001
  tick
end

to move-lodder
  ask lodder [
    set vinkela ( - 9.82 / snorlængde ) * sin ( vinkel )
    set vinkelv vinkelv + vinkela * delta_t
    set vinkel vinkel + vinkelv * delta_t
    set hastighed (snorlængde * vinkelv * sqrt (pi / 180) )
    set xcor 0 - sin ( vinkel ) * snorlængde
    set ycor 200 - cos ( vinkel ) * snorlængde
    set E_kin 0.5 * masse * (hastighed ^ 2)
  ]
end

There is only one version of this model, created about 1 year ago by Solveig Skadhauge.

Attached files

File	Type	Description	Last updated

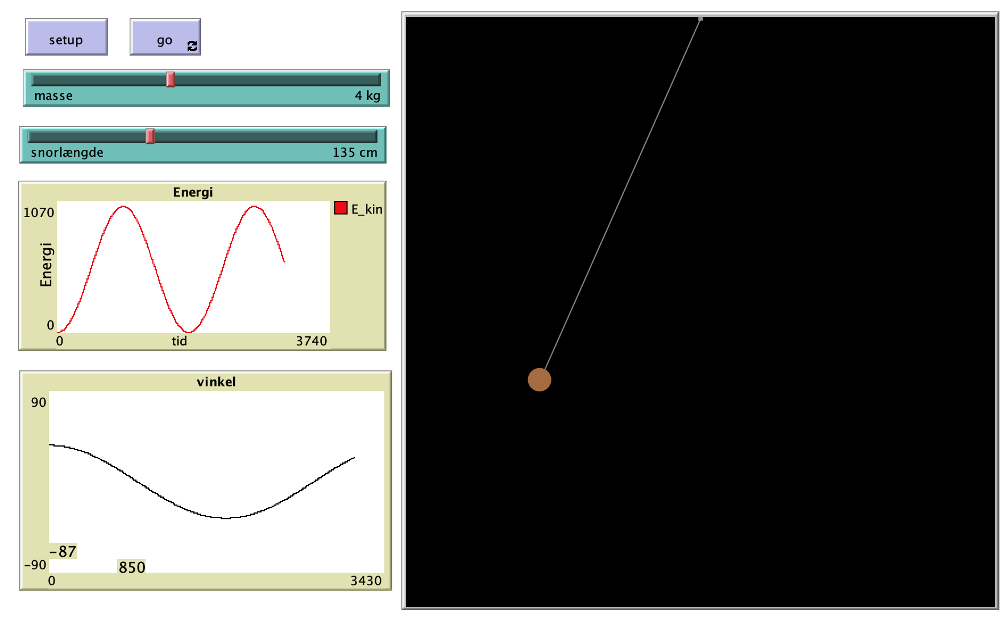

Pendulum.png	preview	Preview for 'Pendulum'	about 1 year ago, by Solveig Skadhauge	Download
